DKB橡胶铁壳油封、GA骨架防尘组合密封件与格莱圈 液压油缸密封件的选型与应用指南

一、引言

在液压油缸系统中，密封件的性能直接决定了设备的可靠性、效率与使用寿命。常见的密封产品包括DKB橡胶铁壳油封、GA骨架防尘组合密封件、圈孔用格莱圈以及各种液压油缸油封。这些密封件看似小巧，却承担着防止液压油泄漏、阻挡外部污染物侵入、维持系统压力稳定的关键作用。本文将围绕这几类密封件，系统介绍其结构特点、性能优势与典型应用场景，帮助工程师和维护人员做出更合理的选型决策。

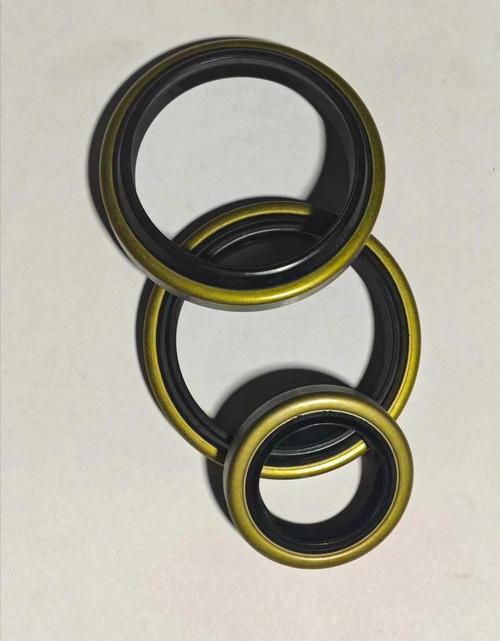

二、DKB橡胶铁壳油封

DKB橡胶铁壳油封是一种带有金属外壳的旋转轴用唇形密封。其结构由外圈铁壳（通常为碳钢或镀锌钢板）与内部橡胶密封唇组成。铁壳提供刚性支撑和精确的安装定位，橡胶唇则依靠弹性变形紧贴旋转轴表面，形成密封界面。

主要特点：
- 耐压能力较强：由于铁壳骨架的存在，DKB油封可承受一定的径向和轴向压力波动，适用于中低压旋转工况。
- 安装方便：铁壳外径与腔体孔采用过盈配合，压入后不易松动，无需额外粘接或紧固。
- 防尘与密封兼顾：部分DKB油封设计有副唇（防尘唇），可在主唇密封油液的同时阻挡灰尘、水汽等外部杂质。
- 适用介质广泛：丁腈橡胶（NBR）材质对矿物液压油、润滑脂有良好耐受性；若选用氟橡胶（FKM），还可应对高温和合成油。

典型应用： 小型液压泵、减速机输入输出轴、电机轴承端盖、工程机械回转机构等。

三、GA骨架防尘组合密封件

GA骨架防尘组合密封件通常由金属骨架、橡胶密封唇和防尘唇组合而成，属于往复运动密封的一种。它常用于液压油缸的活塞杆端，既防止液压油外泄，又刮除杆上的灰尘、泥砂和冰霜。

结构解析：
- 主密封唇：在系统压力作用下张开，紧贴活塞杆，实现高压密封。
- 防尘副唇：位于外侧，具有刮擦功能，可阻止外部污染物进入油缸。
- 金属骨架：保持密封件形状，承担安装时的压紧力，并帮助散热。

性能优势：
- 双重防护：一唇封油、一唇防尘，显著延长油缸寿命。
- 耐磨损：采用聚氨酯（PU）或丁腈橡胶（NBR）材质，耐磨性好，适合频繁往复运动。
- 承压范围宽：通过组合设计，工作压力可达32MPa以上（视具体结构）。
- 沟槽设计标准化：GA系列通常符合ISO 6195、GB/T 15242等标准，便于互换。

典型应用： 挖掘机液压缸、起重机变幅油缸、装载机举升缸、工业液压站活塞杆密封等。

四、孔用格莱圈（格来圈）

格莱圈（Glyd Ring）是一种用于孔用密封的组合式密封件，由聚四氟乙烯（PTFE）或填充聚四氟乙烯制成的矩形滑环和O形橡胶圈（弹性体）组成。安装在油缸活塞上的沟槽内，用于密封活塞与缸筒之间的间隙。

工作原理：
- O形圈提供初始弹力，使PTFE滑环紧贴缸壁。
- 系统压力升高时，O形圈进一步压迫滑环，密封比压随压力增大而提高。
- 由于PTFE摩擦系数极低，滑环可减少启动阻力和爬行现象。

主要特点：
- 低摩擦、高寿命：PTFE自润滑性好，适合高速、高频往复运动。
- 耐高压：可承受高达40MPa甚至更高的工作压力。
- 抗挤出：通常配合挡圈使用，防止O形圈在高压下挤入间隙。
- 孔用设计：专为缸筒内径密封设计，安装于活塞外圆沟槽。

典型应用： 液压缸活塞密封、液压马达、旋转接头、伺服作动筒等中高压系统。

五、液压油缸油封的选型要点

液压油缸中包含多种油封：活塞杆密封、活塞密封、防尘圈、导向环、静密封O形圈等。选型时需综合考虑以下因素：

1. 工作压力：低压（<10MPa）可选NBR或PU唇形圈；中高压（10~40MPa）优先选用聚氨酯或组合式格莱圈；超高压需加挡圈。
2. 温度范围：丁腈橡胶（-30~100℃）、氢化丁腈（-30~150℃）、氟橡胶（-20~200℃）、聚四氟乙烯（-60~260℃）。
3. 运动速度：低速应用宜选高弹橡胶唇；高速应用选低摩擦PTFE组合密封。
4. 介质兼容性：矿物油、水乙二醇、磷酸酯液压油对材料要求不同，需查阅相容性表。
5. 安装沟槽标准：优先选用符合GB/T、ISO、Parker、Merkel等标准的系列，确保互换性。
6. 防尘要求：多尘、潮湿环境务必配GA型或类似防尘组合密封件。

六、安装与维护注意事项

• 清洁：安装前彻底清洗沟槽和配合面，防止切屑、砂粒损伤密封唇。
• 润滑：安装时在密封件表面涂抹洁净的液压油或专用润滑脂，避免干装。
• 专用工具：使用平滑的导向套或安装锥，防止唇口翻卷、划伤。
• 沟槽检查：定期检查沟槽是否有毛刺、锈蚀、磨损，必要时更换活塞或缸筒。
• 储存：密封件应避光、避热、避油，自由放置，不宜悬挂或重压。

七、

DKB橡胶铁壳油封、GA骨架防尘组合密封件、孔用格莱圈以及各类液压油缸油封，构成了液压系统密封的完整解决方案。DKB油封擅长旋转轴的防尘与封油；GA组合密封件在活塞杆往复密封中表现出双重防护优势；格莱圈则凭借低摩擦、耐高压特性成为活塞密封首选。正确理解各类密封件的结构原理与适用边界，结合实际工况参数选型、规范安装与维护，才能最大程度地减少泄漏、提升效率、延长液压设备寿命。
